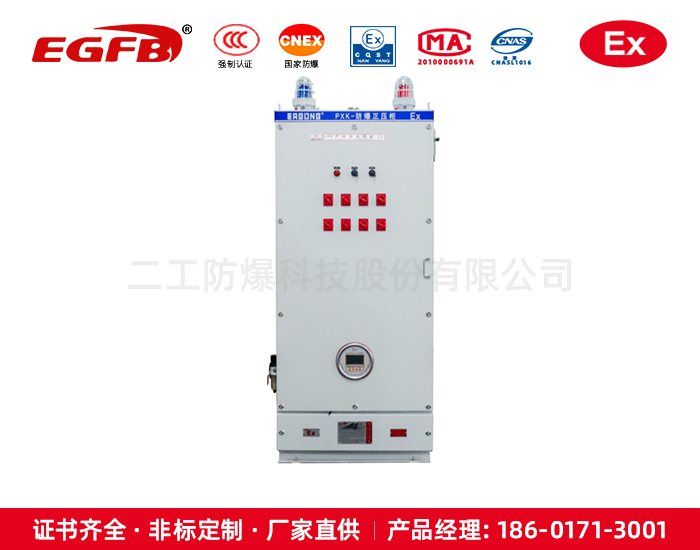

介质隔离点燃源防爆正压柜

介质隔离点燃源防爆正压柜

产品特点
1．正压型防爆的防爆原理是采用介质隔离点燃源的防爆措施从而达到电器防爆的目的。
2. 本产品可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器以及普通电器元件，对用户内装电器元件基本不受限制。
3. 产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。
2．柜式产品采用GGD柜架，主副盘为左右结构，电缆沟座式安装，下进线、前门操作，后门检修。
3.按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。
6．用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。
7．钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。

介质隔离点燃源防爆正压柜

适应范围：

1适应1区、2区危险场所。
2、适应ⅡA、ⅡB类爆炸性气体环境。
3、注：要求IIC类时注明.
产品特点
1、产品采用钢板材质焊接而成,采用主、副盘结构，整柜包括通风系统，检压传感系统，自动控制系统，换气系统，测量系统及电气系统。
2、产品内部可装检测仪表，分析仪表，显示仪表，低压电表，变频器、软起动器或计算机系统，可作为中央信号处理系统及中央控制系统。
3、保护装置安全，控制柜设有换气送电联锁装置，只有达到规定的换气时间后，方能自动传送电源，并有低压自动报警及自动补气装置，高压自动化关气功能。
4、密封性能可靠，壳体采用多重密封防护，保压时间长，节约运行费用。
5、本柜采用电缆沟座安装形式，用户需配备洁净或惰性气体起源。可多台并排安装，联机运行。
6、制造时、用户须提供完整的电气系统图，控制系统内装材料清单。
7、符合GB3836-2000，IEC60079标准要求

6.1.1 通过换气已将正压室内原有空气置换，性混合物浓度降至低于下限之后，控制柜才可能投入运行。
6.1.2  运行过程正压值维持在70～1600Pa之间，当低于正压下限（70Pa）时，自动切断电源，并“P下限”信号灯亮;当高于正压上限(1600Pa)时，“P上限”信号灯亮; 若需音响报警信号，用户可由报警输出接点接线。
