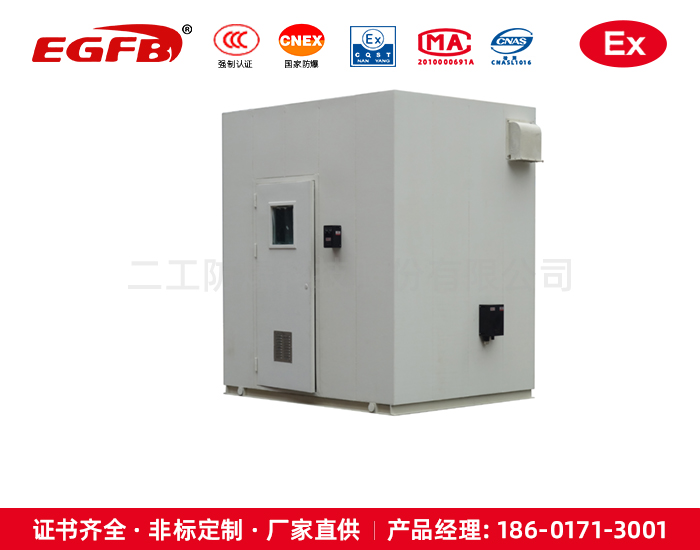

烟气分析防爆小屋

烟气在线分析小屋是集在线分析仪表（一台或多台）的组合、成套、安装应用于一体，并配备有供电、接线、通风、照明电路及分析仪表所需载气、标准气、驱动气、控制屏等基本设施。用于对生产流程中的物料成分和含量进行连续自动的现场测量、分析和控制，并能满足在线分析仪器所要求的特殊环境条件，如温度、湿度、防尘防爆等，为在线分析仪表的现场安装、投运及维护提供了极大的方便和良好的操作和运行环境。可广泛用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。华隆电气生产的防爆分析小屋采用正压防爆和结构型防爆，防止因分析小屋内部释放可燃性气体与外部爆炸性环境接触而引起的爆炸。分析小屋采用型钢结构，内外墙均为钢板，中间为隔热层。防爆分析小屋适用于石油、化工等行业Ⅱ类1区或2区场所的爆炸性环境。

系统的组成

烟气在线分析小屋广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只要提供电、气,在线仪表即可在危险场所安全、稳定、可靠的工作，同时，在分析室内执行操作的工作人员也可得到安全保障。

该系统由以下五部分组成：

A 烟气在线监测系统分析小屋主体(双层结构，中间填有保温隔热防火材料)

B 室内危险气体浓度监测系统

C 声光报警联锁系统

D 仪表电源系统

E 公用电源系统

小屋结构形式：采用框架式结构，将分析仪表、预处理、控制单元组装在分析室内，分析室现场就近安装。取样探头在室外减压站前安装，室外的取样探头需要单独配备防爆配电箱。分析室主体采用内外钢质结构，内外均为冷扎(或不锈钢)钢板，底座采用10号槽钢，四周龙骨方钢结构，内外板均喷塑处理，中间夹层厚100mm，其间填充有阻燃、保温、隔热材料。室内安装有防爆空调，可调节室内温度。电配系统为管线系统，配有独立防爆配电箱、防爆控制箱。照明系统采用防爆应急日光灯、防爆全塑荧光灯。分析室内还具有通风、换气、过滤装置防爆排风扇。单开门结构,配有玻璃看窗和逃生门锁。采用特殊加工技术,均达到密封性、防爆、防腐、防尘、控制温度等功能。

技术特点：

全封闭系统，为现场分析创造安全环境。

整体防爆功能。

高质量的报警信号输出

防尘、防水

防静电、防火花功能。

恒温、恒湿功能。

防振动功能。

隔离环境污染功能。

抗环境腐蚀功能、抗现场干扰。

整体接地，接地电阻<4Ω。
