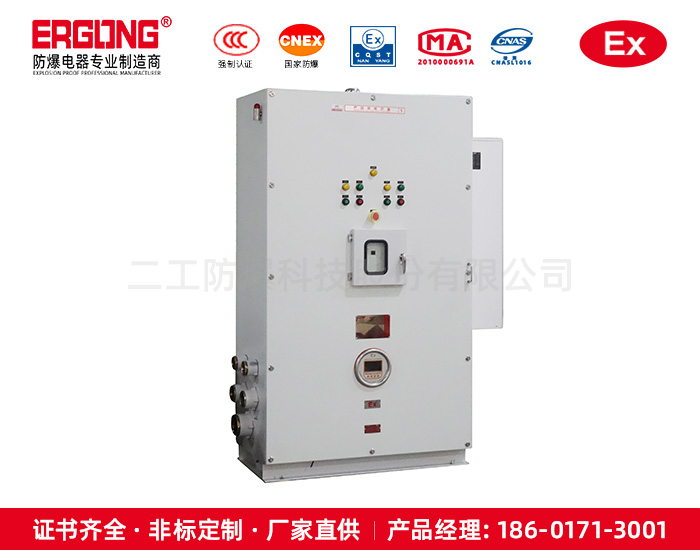

甲烷混合物气体正压型防爆柜生产厂家

甲烷混合物气体正压型防爆柜生产厂家

正压控制本安板：大开路电压Vo：14V DC，大短路电流Io：170mA。
3.  电源：380V±10％、AC、50Hz
4.  额定电流：30A。
5.  运行正压范围：70～1600Pa。
6.  耗气量：5.5m3/h。
7.  换气量：4m3。
8.  换气时间：30min。
9.  正压控制输出1常开1常闭触点：220VAC 5A。
10.  功能指标
10.1  正压室门开启时不能投入运行。
10.2  正压值低于正压下限(70Pa)自动切断电源，并有“P下限”信号灯亮。
10.3  正压值高于正压上限(1600Pa)时，“P上限”信号灯亮，必要时值班人员可开启备用排气阀紧急排气。
10.4  正压控制系统输出1常开1常闭触点，以备用户用作当正压值达到正压上限或正压下限时，接通音响信号(或作其它电气联锁)。
10.5  运行前对正压室内原剩空气自动进行换气(“换气”信号灯亮)，换气结束后自动进入工作状态(“工作”信号灯亮)。
11.  外壳防护等级：正压室IP55、辅助室IP31。
12.  气源：经过滤、净化的≥0.6MPa的安全、干燥、洁净空气。
甲烷混合物气体正压型防爆柜生产厂家

防爆结构要点
6.1  电气自动控制装置保证
6.1.1  通过换气已将正压室内原有空气置换，性混合物浓度降至低于下限之后，控制柜才可能投入运行。
6.1.2  运行过程正压值维持在70～1600Pa之间，当低于正压下限（70Pa）时，自动切断电源，并“P下限”信号灯亮;当高于正压上限(1600Pa)时，“P上限”信号灯亮; 若需音响报警信号，用户可由报警输出接点接线。
6.1.3  正压室门打开时电源不能接通。
6.2  “正压起动”、“正压停止”按扭、“电源”、“换气”、“工作”、“P下限”、“P上限”信号灯及压力开关都采用本质安全型防爆结构。
6.3  正压控制电器元件安装在隔爆型电器箱内。
6.4  外壳结构和其密封条、垫、圈保证正压室外壳防护等级不低于IP55。
6.5  限制外壳温度不超过80℃。
6.6  用户仪表、电器、正压控制电器元件、风路元件、电缆引入装置分别为安装在正压、电器室、辅助室。保证了安装、使用、维修的安全与方便。
