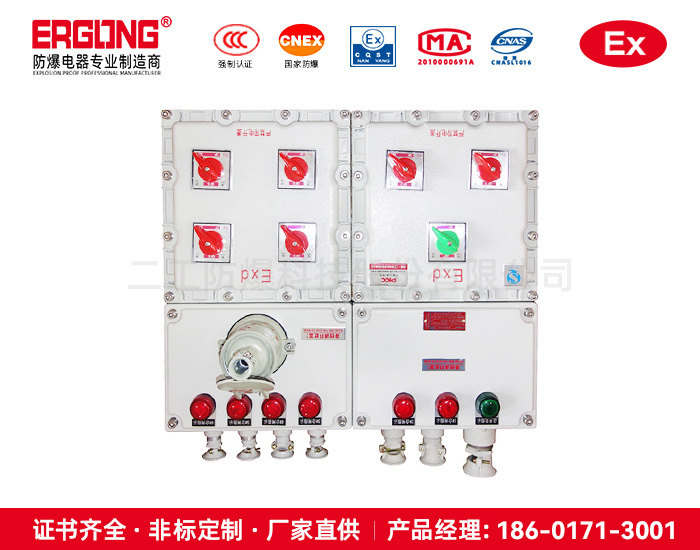

管廊铝合金五回路防爆检修箱风机水泵防爆插座控制箱

管廊铝合金五回路防爆检修箱风机水泵防爆插座控制箱

1． 本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观；

2． 本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；

3． 采用模块化设计，各种回路可以自由组合；

4． 内装高分断小型漏电断路器或塑壳式漏电断路器，通过操作防爆客体外的手柄而实现分合；

5． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

6． 具有过载、短路、缺相、漏电保护功能；

7． 所有紧固件均采用抗强腐蚀的304不锈钢材质；

8． 布线方式，钢管或电缆、防爆软管均可；

防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

总开关电流：10A—800A；分开关电流：1A—630A；

防护等级：IP54/IP55/IP65；

螺纹规格：DN15-DN100/G1/2-G4寸

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

◆1区、2区危险场所；
◆ⅡA、ⅡB、ⅡC类爆炸性气体环境。

二、防爆动力配电箱产品特点：
◆适用于控制多台电动机，还可为照明或仪表输出电源；
◆铸铝合金或钢板焊接外壳，表面高压静电喷塑，内装元件可根据用户要求选配，可在箱面或远控操作，也可两地操作，具有过载、短路、失压保护；
◆不锈钢外露紧固件；
◆钢管或电缆布线均可；
◆符合GB3836-2000，IEC60079标准要求。

管廊铝合金五回路防爆检修箱风机水泵防爆插座控制箱

三、防爆动力配电箱主要技术参数:
◆防爆标志：ExdeⅡBT6 、ExdeⅡCT6
◆防护等级：IP55、IP65
◆防腐等级：WF1
◆安装形式：挂式或立式
◆额定电压：AC380V
◆总开关大电流：400A
◆支回路大电流：160A
◆进线口螺纹：G1"～G3"
◆出线口螺纹：G1/2"～G2"
◆进线口电缆外径：Φ12mm～Φ56mm
◆出线口电缆外径：Φ8mm～Φ38mm
