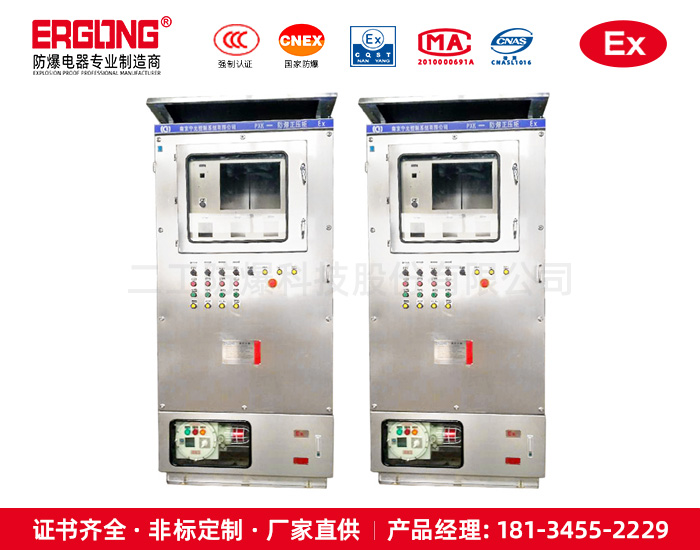

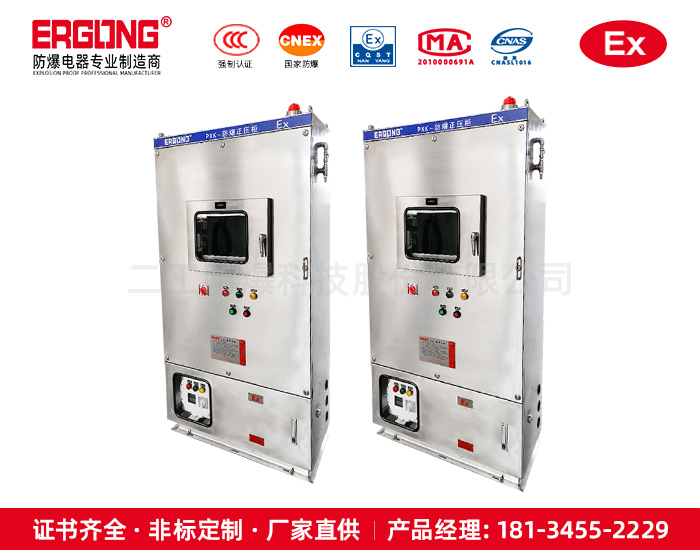

防爆正压柜（变频器散热）

防爆正压柜（变频器散热）

1.由于防爆配电箱柜的所有元件都装在隔爆型防爆腔内，空气不能流动，散热问题成为防爆配电箱要解决的关键问题。在这里我们采用了一种新的散热技术-热管散热技术。(1)热管技术原理热管是一种具有极高导热性能的传热元件，它通过在全封闭真空管内工质的蒸发与凝结来传递热量，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。由热管组成的换热器具有传热效率高、结构紧凑、流体阻损小等优点。(2)变频器结构布置我们将主回路设计成一个大单元，安装在长方形防爆腔内后壁，后壁上通过一个过度散热器与IGBT模块、整流模块等发热元件接合，防爆外壳外壁加焊槽形散热器，过度散热器与槽形散热器通过热管相连接。变频器内部产生的热量就通过防爆腔后壁过度散热器热管槽形散热器散发出去。
2、防爆配电箱的防爆处理，由于防爆配电箱所使用的环境有爆炸性气体或粉尘较多，这就要求配电柜密封防爆，所以它的外壳不能用普通的壳体，必需用标准的防爆腔，把配电柜所有的元件都装在防爆腔内。在防爆腔门上开一个观察窗，把显示部分装在上面，把启动、停止、调速控制装在防爆腔门上。

3.另还有一种通风型防爆正压柜， 防爆正压柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。尤其适用于大功率的变频器，很好的解决了广大用户的散热困扰。二工防爆正压柜严格实施GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。
防爆正压柜在自动控制系统的控制下，通入保护气体，防爆正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入防爆正压腔内，保证内装普通仪表和电器元件的安全运行。

自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等高端功能。（本正压柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断正压腔的用户配电电源）更加肯定了产品的安全性，实用性;

二工防爆科技股份有限公司，采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等； 可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件，对用户需装电器元件完全不受限制；严格按照国家标准设计、制造、检验防爆配电箱及防爆正压柜，拥有国家检测机构颁发的防爆证书和检验报告，可来图定做各种非标防爆配电箱、防爆正压柜。更多技术问题请致电18134552229
