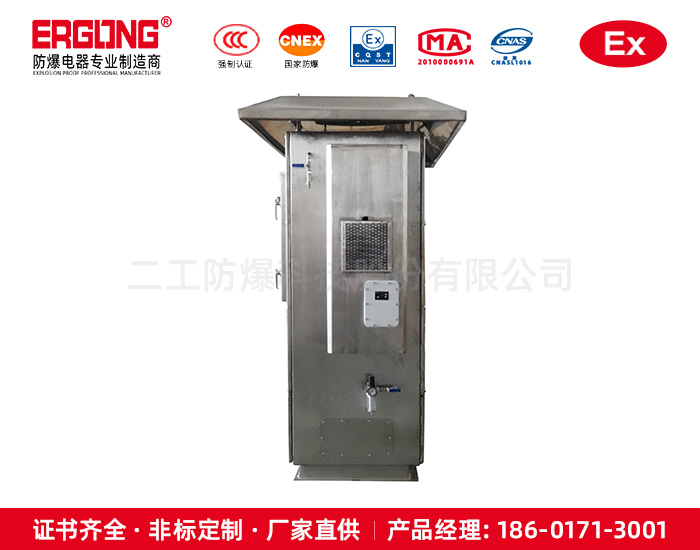

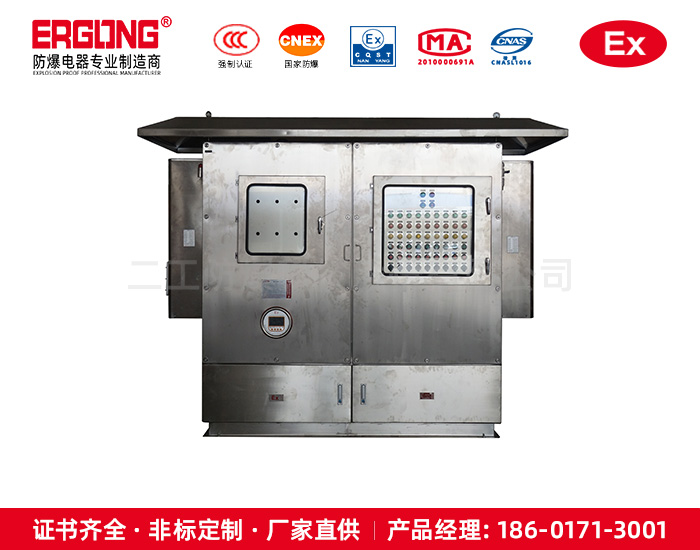

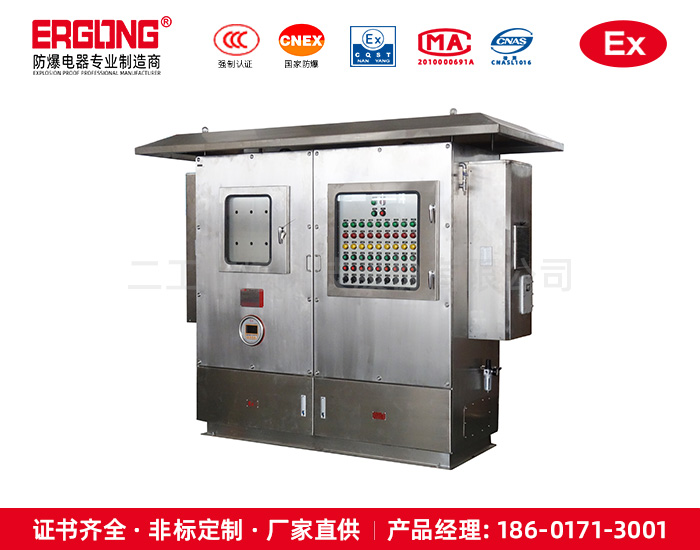

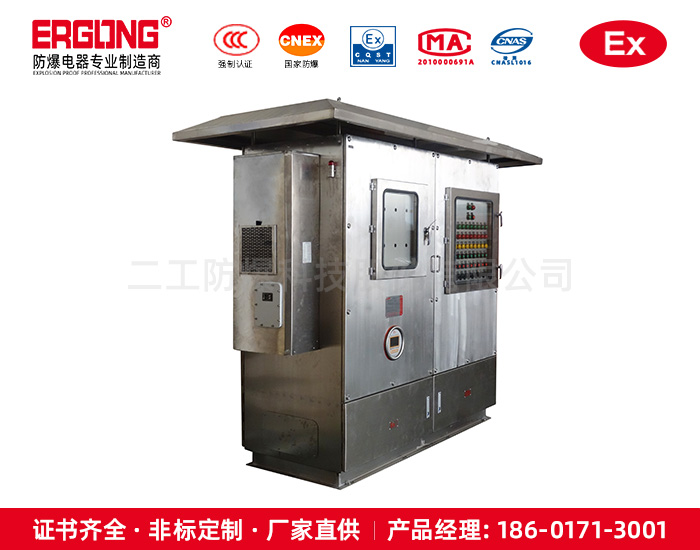

ABB变频器配套防爆正压柜

ABB变频器配套防爆正压柜

一、型号解释
例：PXK51-GtSTWF1
上面的型号含义是：
PXK51：正压型防爆柜
G：壳体为柜式
t:正压补偿型
S:具备低压联锁断电功能
T:成套
WF1：户外防中等腐蚀
ABB变频器配套防爆正压柜

二、适用范围
1．1区、2区可燃气体危险场所。
2．20区、21区、22区可燃粉尘危险场所。
3．IIA、IIB、IIC类爆炸性气体环境。
4．温度组别为T1-T6的环境。
5．户内、户外均可。
6. 本产品适用于化工，冶金，轻工，纺织，生物工程，海上钻井平台等各种爆炸性环境，三相四线制（380V/220V）交流配电系统及所有弱电系统。
ABB变频器配套防爆正压柜

三、产品特点
1．正压型防爆的防爆原理是采用介质隔离点燃源的防爆措施从而达到电器防爆的目的。
2. 本产品可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器以及普通电器元件，对用户内装电器元件基本不受限制。
3. 产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。
2．柜式产品采用GGD柜架，主副盘为左右结构，电缆沟座式安装，下进线、前门操作，后门检修。
3.按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率防爆变频器的散热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。
6．用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。
7．钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。
